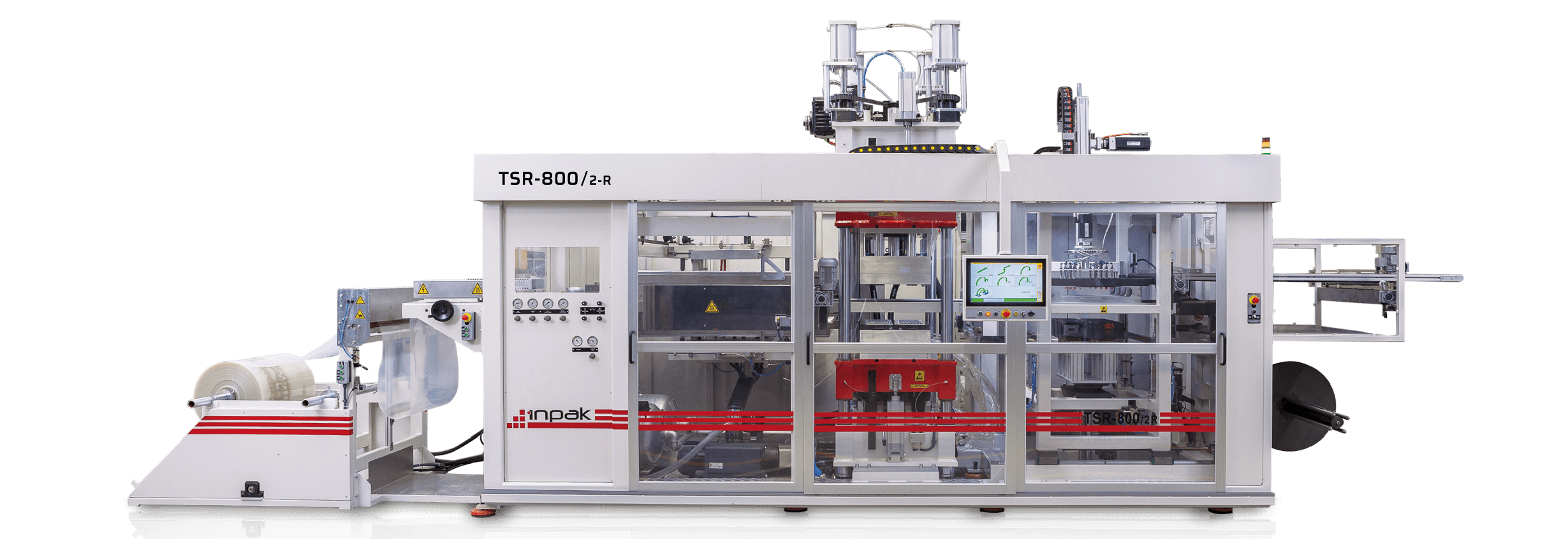

TSR-800
Maksimum Kalıp Ölçüsü
:
800 x 580 mm
Maksimum Üretim Kapasitesi (Dry Cycle)
:
75
Maksimum Folyo Genişliği
:
840 mm
Maksimum Folyo Kalınlığı (PET, CPET, PP, PVC, PS, OPS, PLA)
:
1,5 mm
Basınçlı Hava
:
6 Bar
Vakum Pompası
:
100 m3/h
Güç Tüketimi
:
25 – 50 kW
Toplam Kurulu Güç
:
130 – 170 kW
Kontol Ünitesi
:
B&R Endüstriyel PC
Ekran
:
B&R Renkli, 18,5” Dokunmatik
Merkezi Yağlama Sistemi
:
BEKA-MAX - PC Kontrollü
Yazılım
:
INPAK
Maksimum Kalıp Ölçüleri
800 mm x 580 mm
Minimum Kalıp Ölçüleri
360 mm x 400 mm
TSR-800
Bobin Açma
Zincir ve Raylar
Isıtıcılar
Şekil Verme İstasyonu
Şekil Verme İstasyonu
Kesim İstasyonu
Dizici İstasyonu
Çapak Sarma
Elektrik Panosu ve Tesisat

Bobin Açma

  • Bobin yükleme sistemi – Hidrolik
  • Çift bobin çalışabilme özelliği
  • Analog kontrollü, non-stop bobin açma
  • Maksimum bobin çapı: 1200 mm

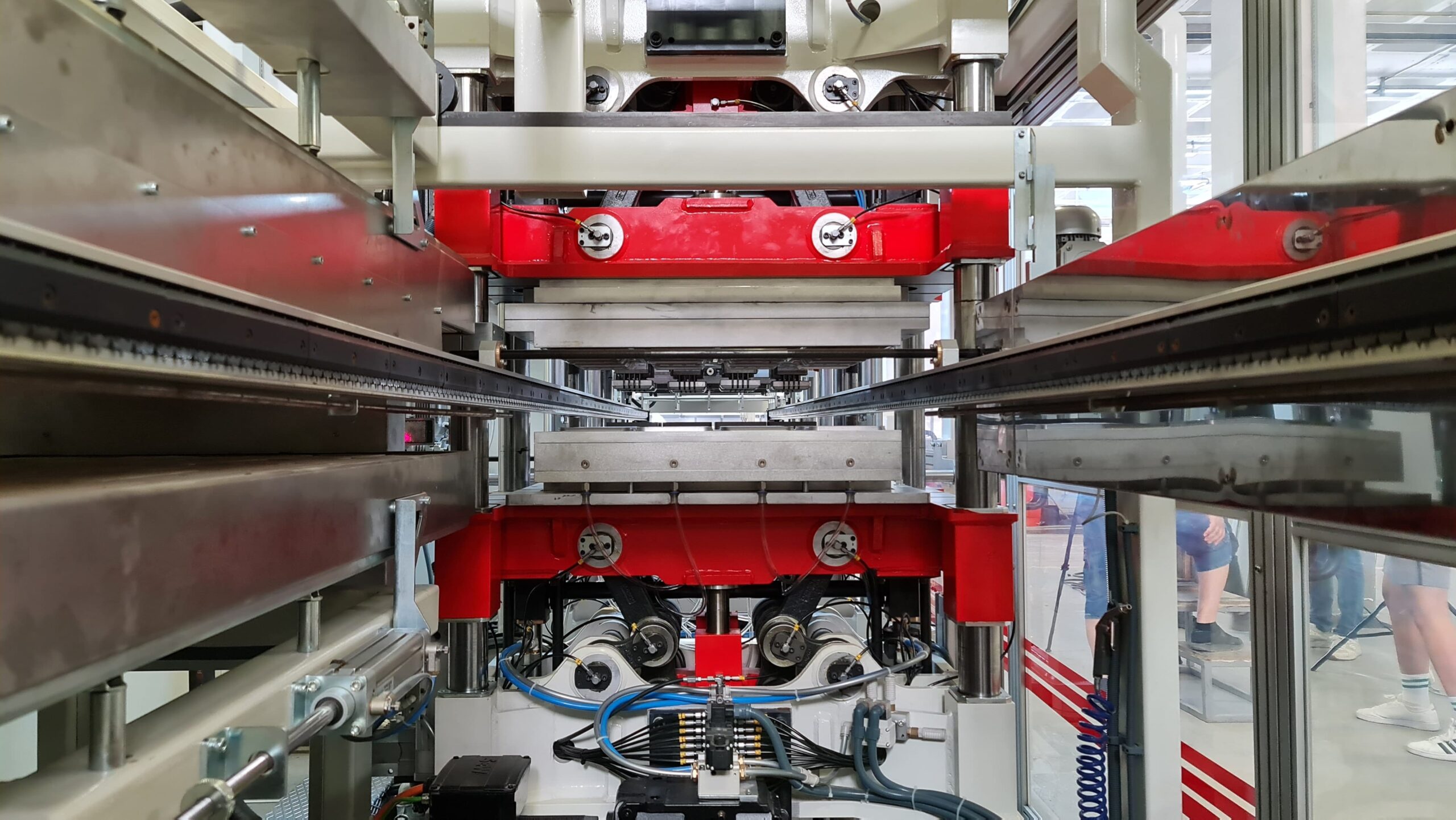

Zincir ve Raylar

  • Servomotorlu yüksek hassasiyetli zincir hareket sistemi
  • Quartz rezistanslı kenar ısıtma sistemi
  • JWIS zincir
  • Su soğutma kanallı, alüminyum profil zincir rayları
  • Dört noktadan bağımsız, motorlu ve rotary encoderli ray ayar sistemi
  • Otomatik folyo germe fonksiyonu
  • Otomatik zincir yağlama sistemi (BEKA-MAX) PC kontrollü
  • Baskılı folyo için fotosel

Isıtıcılar

  • Üst ısıtıcı gücü: 50 kW
  • Alt ısıtıcı gücü: 50 kW
  • Elstein ceramic heaters in top and lower heater trays, individually adjustable (line by line), made from AISI-304 stainless steel – 12 rows – 2 x 50 = 100 kW
  • Infrared folyo yüzey sıcaklığı kontrol sistemi
  • Sarkma kontrol sensörü
  • Isıtıcı tavası boyutları: L 1800 mm x W 860 mm

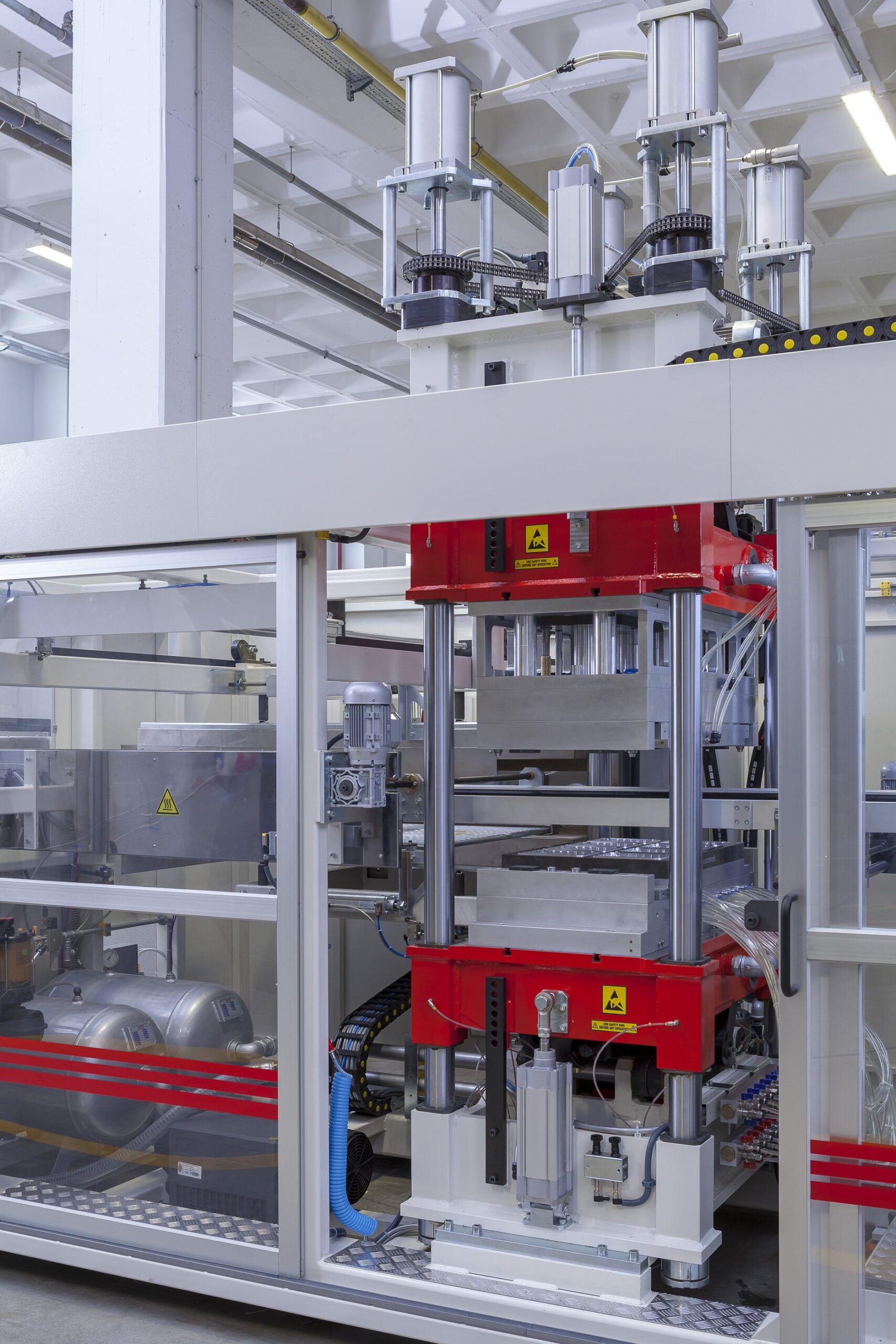

Şekil Verme Istasyonu (Kalip Içi Kesim)

  • Üst kalıp derinliği: 140mm
  • Alt kalıp derinliği: 140mm
  • 4 Kolonlu, servomotorlu – Kapama kuvveti: 500 kN
  • Maks. kalıp boyutu: 800 x 580 mm
  • Kalıp grubu – strok (Üst/ Alt): 150mm/ 150mm
  • Üst kalıp grubunda servomotorlu yardımcı baskı
  • Vakum ve/veya basınçlı hava ile form verme
  • Alt ve üst preste, çerçeve veya kademesiz ve hassas strok ayarlı yardımcı baskı ile çalışabilme
  • Üst kalip grubunda motorlu kalip ince ayar sistemi
  • Pnömatik ağırlık dengeleme sistemi
  • Uzun ömürlü, özel iğne rulmanlı, boşluksuz mafsallar
  • Soğutma suyu debi kontrol sensörü

Delme İstasyonu

  • Delme grubu – strok (Üst/ Alt): 150mm/ 150mm
  • Alt ve üst bağımsız, servomotorlu – Kapama kuvveti: 500 kN
  • Motorlu ve rotary encoderli istasyon (boyuna) pozisyon ayarı
  • Pnömatik ağırlık dengeleme sistemi
  • Uzun ömürlü, özel iğne rulmanlı, boşluksuz mafsallar
  • Üst grupta motorlu hassas yükseklik ayar sistemi
  • Delme çapakları için vakumlu toplama sistemi

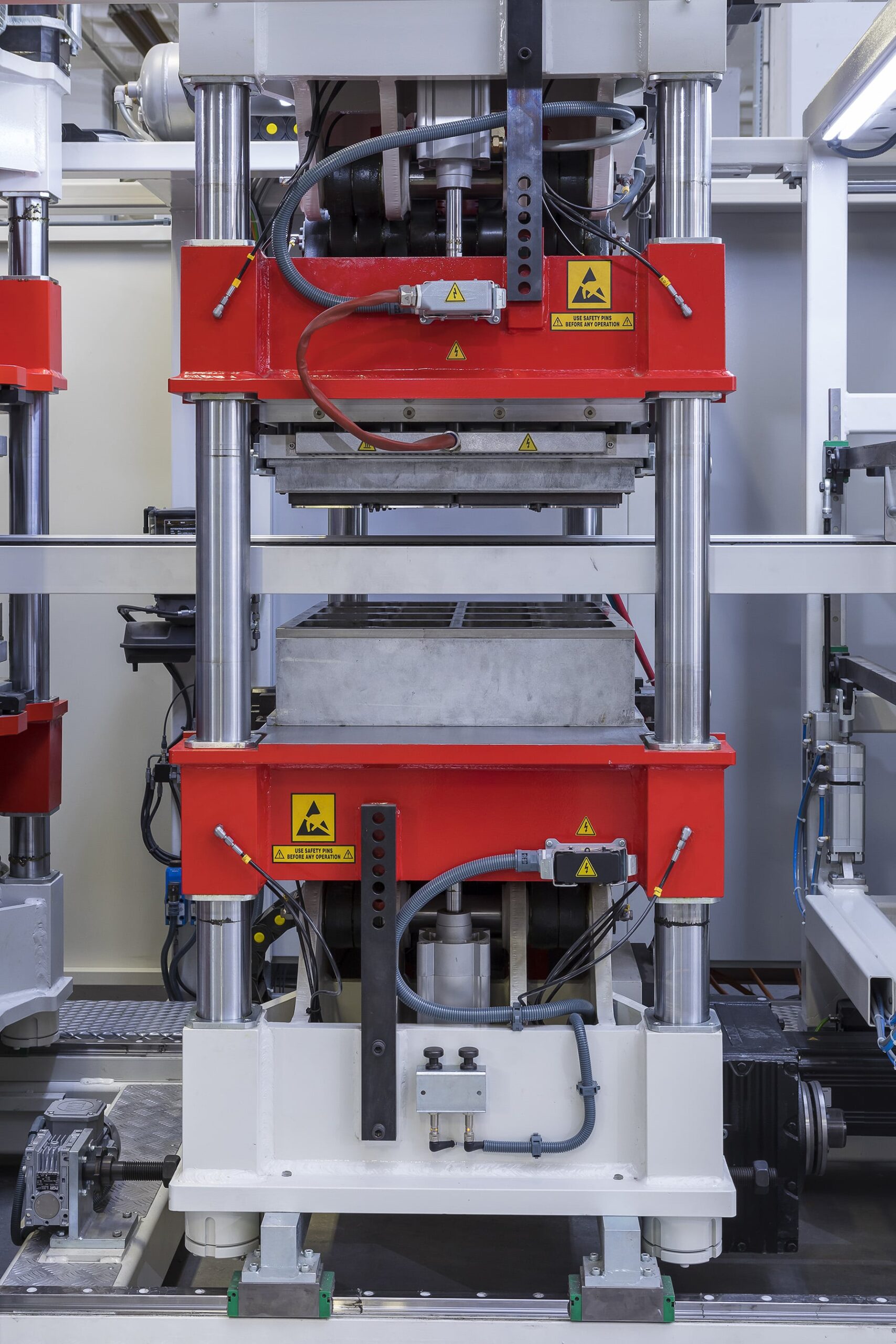

Kesim İstasyonu

  • Kesim grubu – strok (Üst/ Alt): 150mm/ 150mm
  • Isıtma plakası gücü: 9 kW
  • Servo motor driven,top and bottom independent clamping force 600 kN
  • Bıçak ısıtıcı (max. 170°C) ve izolasyon plakası
  • X,Y ayar sistemi – Motorlu ve rotary encoderli
  • Motorlu ve rotary encoderli istasyon (boyuna) pozisyon ayarı
  • Üst grupta 0,03mm/puls hassasiyetli, motorlu kesim ayar sistemi
  • PC bağlantılı elektrik anahtarlı, hızlı bıçak bağlama sistemi
  • Pnömatik ağırlık dengeleme sistemi
  • Uzun ömürlü, özel iğne rulmanlı, boşluksuz mafsallar
  • Üst grup ayar somunları için boşluk alma sistemi (Bıçak ömrü için çok önemlidir)
Standart Sıyırıcı
Servo A-B dizici sistemi
Robot Dizici Sistemi
Özel Kapak Robotu
Aşağıya Dizme Sistemi

Standart Sıyırıcı

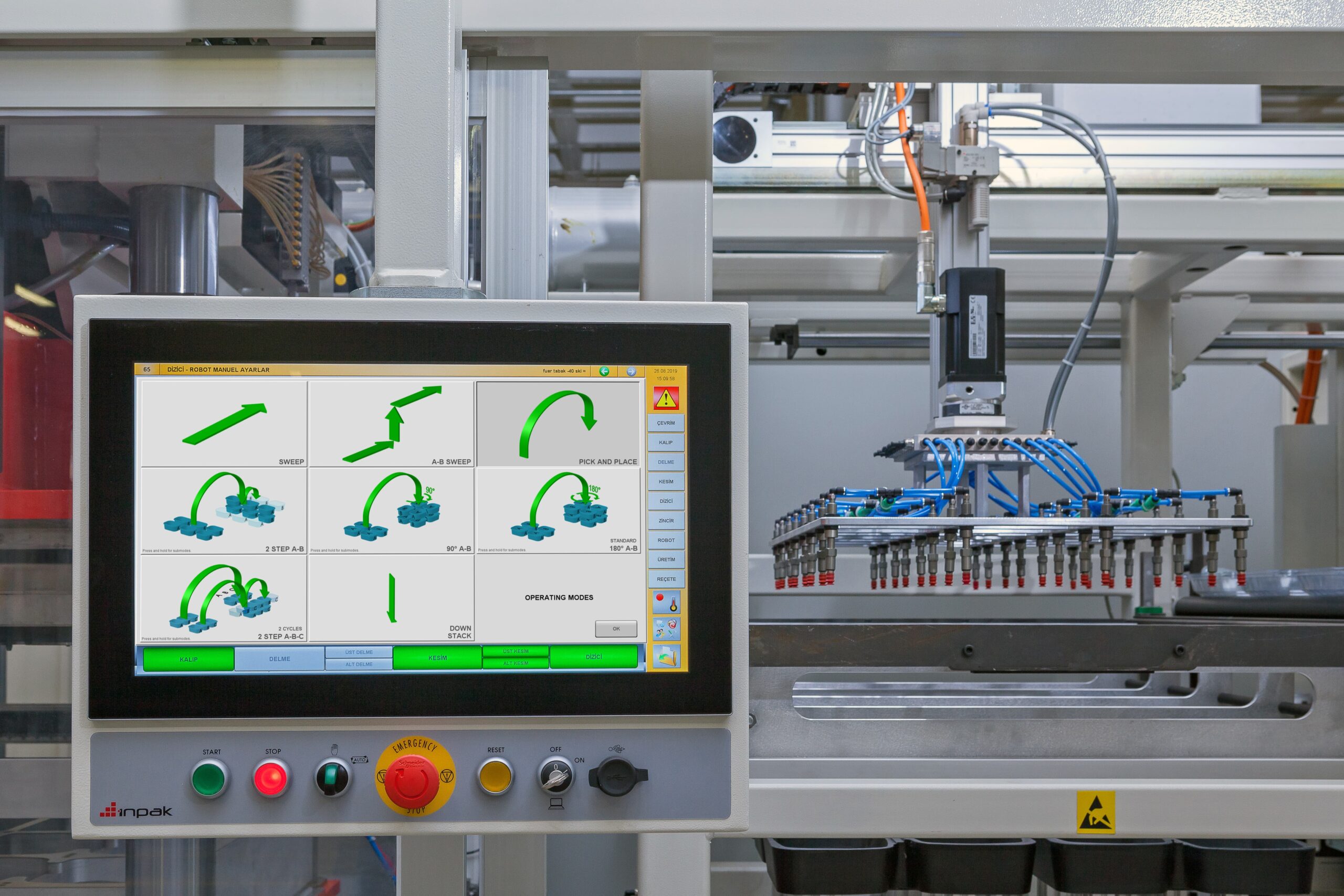

İstenilen adette istiflenen ürünlerin, dizici üst çerçevesinden konveyöre doğru sıyrılması.

Servo A-B dizici sistemi



A-B veya A-B-C dizme için robot dizici sisteminin alternatifidir. Dizici üst çerçevesi bölümünde A-B veya A-B-C dizmeyi gerçek şekillendirme hızlarıyla mümkün kılar. “A” ürün grubu, servo motor tahrikli bir mekanizma ile “B” ürün grubunun altına kaydırılır. Başka bir servo motor tahrikli sistem ile de A-B dizilimi yapılan ürün grubu konveyöre sıyrılır

Robot dizici, çeşitli çalışma fonksiyonlarına sahip olan en esnek dizici tipidir. A-B dizilim için iyi bir seçenektir. Ayrıca standart dizici üst çerçevelerinde sabitlenmesi zor kesim geometrisine sahip ürünlerin veya çok küçük

ürünlerin dizilimleri için de avantajlıdır.

Standart dizici tipi çalışma fonksiyonları:

  • Standart sıyırıcı
  • Standart A-B dizilim (dizici üst çerçevesi bölümünde)

Doğrudan konveyör üzerine dizme:

  • A-B’siz dizme (Al ve bırak)
  • 180° A-B dizme
  • 90° A-B dizme
  • 2-adım A-B dizme
  • A-B-C dizme

Özel Kapak Robotu

(Alt ve Üst Çerçeveler Servomotorlu

Özel kapak robotu, kesim geometrisi yuvarlak olan ürünlerin dizilimleri için kullanışlıdır. Sistem, daha fazla dizme yüksekliğine imkan tanır. Ayrıca kalıp gözlerinin kaydırmalı yerleşimi ile plastik folyodaki fire oranı düşürülebilir.



Çalışma modları:

  • Standart sıyırıcı
  • Standart A-B dizilim (dizici üst çerçevesi bölümünde)
  • Kapak robotu ile çalışma

Aşağıya Dizme Sistemi

Aşağıya dizme, standart yukarıya diziciye ek bir özelliktir. Geniş ve ince ürünlerin standart üst dizici çerçeve bölümünde tutulabilmelerinin kolay olmadığı durumlarda, aşağıya dizme özelliği uygundur.

Çapak Sarma

  • Elektronik tork ayarlı, asenkron motorlu sarıcı
  • Pnömatik çapak çıkarma sistemi

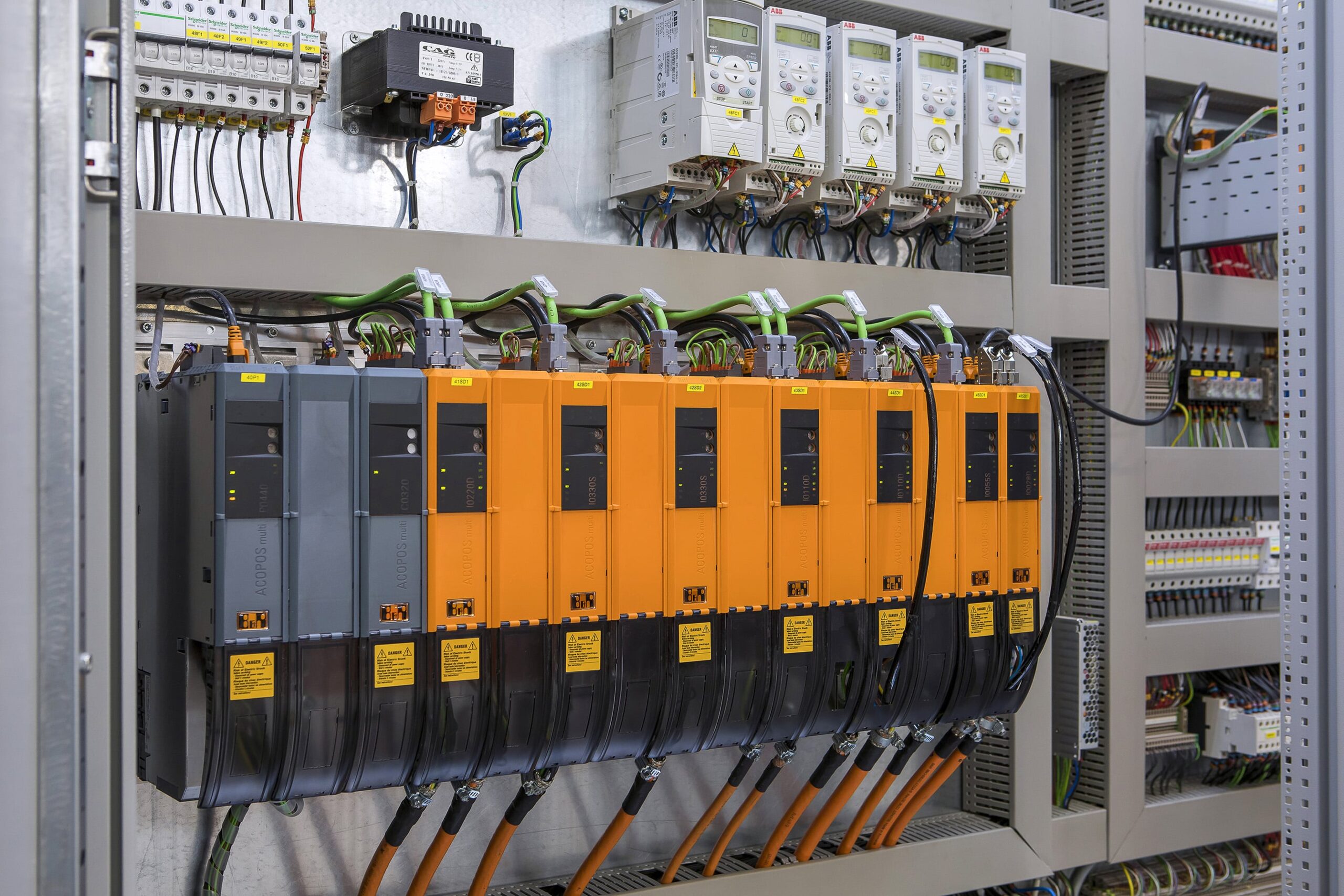

Elektrik Panosu ve Tesisat

  • CE güvenlik normlarına uygun elektrik panosu ve tesisat
  • Yüksek kaliteli elektrik ve elektronik komponentler (SEW, B&R, SIEMENS, MOELLER, OMRON, SCHNEIDER)
  • Klimalı elektrik panosu
TSR-800

Uzun Makine Ömrü

TSR-800

Yüksek Üretim Hızları

TSR-800

Daha az Enerji Tüketimi

TSR-800

Kullanım Kolaylığı

TSR-800

Üretim Sürekliliği
