Máquina termoformadora TS-K80 El socio ideal para una solución sostenible

Máquina termoformadora TS-K80
Nombre
:
Máquina termoformadora TS-K80
Dimensiones máximas del molde
:
800 x 580 mm
Profundidad máxima de formado
:
160 mm
Compatibilidad de moldes
:
KMD 78
Velocidad máxima de ciclo (ciclo en seco)
:
75 ciclos/min
Ancho máximo de la lámina
:
840 mm
Espesor máximo de la lámina (PET, CPET, PP, PVC, PS, OPS, PLA)
:
1,5 mm
Presión de aire
:
6 bar
Bomba de vacío
:
100 m³/h
Consumo de energía
:
25 – 40 kW
Potencia total instalada
:
130 – 135 kW
Unidad de control
:
PC industrial B&R
Pantalla
:
Pantalla táctil a color B&R de 18,5”
Lubricación central
:
BEKA-MAX – controlada por PC
Software
:
INPAK
Dimensiones máximas del molde
800 mm x 580 mm
Dimensiones mínimas del molde
360 mm x 400 mm
Máquina termoformadora TS-K80
Solicitar oferta e información Catálogo digital
Desbobinador
Cadenas y rieles
Calentadores
Estación de formado
Estación de perforado
Estación de corte
Unidad de apilado
Bobinador de residuos
Unidad eléctrica
Máquina de Termoformado TSR-800 – Fabricación de Máquinas de Termoformado – Producción de Máquinas de Termoformado – Máquina de Embalaje de Plástico – Máquina de Envasado de Alimentos

Desbobinador

  • Sistema de elevación de bobinas – hidráulico (opcional)
  • Capaz de trabajar con doble bobina
  • Desbobinado continuo (non-stop) con control analógico
  • Diámetro máximo de bobina: 1200 mm
  • Sistema de precalentamiento con circulación de aire caliente, 15 m de almacenamiento (opcional)
INPAK Makine - Termoform Makine Üreticisi - INPAK Machine - Thermoforming Machine Manufacturer - Chains and Rails - Zincir ve Raylar

Cadenas y rieles

  • Sistema de arrastre de cadenas accionado por servomotor, de alta precisión
  • Calentadores de borde de lámina (cuarzo) antes de ambos rieles
  • Cadenas JWIS sobre rieles de perfil de aluminio 6082 refrigerados por agua
  • Ajuste motorizado de la distancia entre rieles desde 4 puntos con codificador rotativo
  • 5.º motor de ajuste de rieles antes de la estación de corte – solo para TS-K80/4 (opcional)
  • Sistema automático de estirado de lámina ajustable desde la pantalla (especialmente para lámina de PP)
  • Lubricación automática de cadenas controlada por PC (BEKA-MAX)
  • Fotocélula para lámina preimpresa (opcional)
Máquina de Termoformado TSR-800 – Fabricación de Máquinas de Termoformado – Producción de Máquinas de Termoformado – Máquina de Embalaje de Plástico – Máquina de Envasado de Alimentos

Calentadores

  • Calentadores cerámicos Elstein superiores e inferiores en bandejas de acero inoxidable AISI-304, ajustables individualmente línea por línea
  • Estándar: 12 líneas – 2 x 50 = 100 kW
  • Calentadores cerámicos negros – 12 líneas (opcional)
  • Medición de temperatura por infrarrojos en la superficie de la lámina
  • Sensor de control contra el combado de la lámina
  • Dimensiones de las bandejas: L 1760 mm x A 860 mm
INPAK Makine - Termoform Makine Üreticisi - INPAK Machine - Thermoforming Machine Manufacturer - Forming Station - Şekil Verme İstasyonu

Estación de formado

  • Compatible con moldes de formado KMD 78
  • 4 columnas – accionamiento por servomotor, fuerza de cierre: 500 kN
  • Tamaño máximo del molde: 800 x 580 mm
  • Profundidad máxima de formado: 160 mm
  • Movimiento independiente, carrera máxima (inferior/superior): 170 mm / 170 mm
  • Sistema neumático de asistencia de macho (plug assist) con ajuste de carrera fino y preciso arriba y abajo
  • Plug assist central accionado por servomotor en el formador superior (opcional)
  • Plug assist central accionado por servomotor en el formador inferior (opcional)
  • Formado mediante aire a presión y/o vacío
  • Sistema de fijación rápida de moldes con interruptores eléctricos
  • Ajuste totalmente automático inicial y fino de la altura del molde
  • Sistema neumático de equilibrado de peso
  • Rodamientos especiales de agujas de larga vida útil, uniones sin holguras
  • Sensor de control de caudal del agua de refrigeración
  • Sistema de eliminación de holguras de los pernos de ajuste
INPAK Makine - Termoform Makine Üreticisi - INPAK Machine - Thermoforming Machine Manufacturer - Hole Punching station

Estación de perforado

  • Estación opcional – solo para TS-K80/4
  • Accionamiento por servomotor, fuerza de cierre: 500 kN
  • Movimiento independiente, carrera máxima (inferior/superior): 170 mm / 170 mm
  • Ajuste vertical motorizado de precisión en el cuerpo superior
  • Ajuste motorizado de la posición de la estación con codificador rotativo
  • Sistema neumático de equilibrado de peso
  • Rodamientos especiales de agujas de larga vida útil, uniones sin holguras
  • Dispositivo de vacío para los residuos de perforado (opcional)
  • Sistema de eliminación de holguras de los pernos de ajuste
INPAK Makine - Termoform Makine Üreticisi - INPAK Machine - Thermoforming Machine Manufacturer - Cutting Station - Kesim İstasyonu

Estación de corte

  • Los moldes de corte KMD 78 pueden utilizarse tras adaptarlos con una placa adaptadora
  • Accionamiento por servomotor, fuerza de cierre: 600 kN
  • Movimiento independiente, carrera máxima (inferior/superior): 170 mm / 170 mm
  • Ajuste motorizado de corte de precisión en el cuerpo superior de 0,03 mm/pulso
  • Calentamiento de la cuchilla (máx. 150 °C) y placa de refrigeración
  • Sistema motorizado de ajuste X-Y del molde con codificador rotativo
  • Ajuste motorizado de la posición de la estación con codificador rotativo
  • Sistema de fijación rápida de herramientas con interruptores eléctricos
  • Sistema neumático de equilibrado de peso
  • Rodamientos especiales de agujas de larga vida útil, uniones sin holguras
  • Sistema de eliminación de holguras de los pernos de ajuste (muy importante para la vida útil de la cuchilla)
Barredor
Apilador A-B y barredor servoaccionados
Apilador robotizado
Apilador robotizado de tapas
Apilador descendente
Apilador tipo KMD 78
Máquina de Termoformado TSR-800 – Fabricación de Máquinas de Termoformado – Producción de Máquinas de Termoformado – Máquina de Embalaje de Plástico – Máquina de Envasado de Alimentos

Barredor Barrido de los productos apilados y contados desde las paredes del bastidor superior del apilador hacia el transportador. Se suministra con sistema neumático de apilado A-B.

Máquina de Termoformado TSR-800 – Fabricación de Máquinas de Termoformado – Producción de Máquinas de Termoformado – Máquina de Embalaje de Plástico – Máquina de Envasado de Alimentos

Apilador A-B y barredor servoaccionados Alternativa al apilador robotizado para el apilado A-B o A-B-C. Permite realizar el apilado A-B dentro de las paredes del bastidor del apilador superior. La línea de producto “A” pasa por debajo de la línea “B” mediante un mecanismo accionado por servomotor. Otro servomotor desplaza los productos apilados y contados hacia el transportador. El apilado A-B o A-B-C es posible a las velocidades reales de formado.

Máquina de Termoformado TSR-800 – Fabricación de Máquinas de Termoformado – Producción de Máquinas de Termoformado – Máquina de Embalaje de Plástico – Máquina de Envasado de Alimentos

Apilador robotizado El apilador robotizado es la opción más flexible y ofrece varios modos de funcionamiento. Es una buena opción para el apilado A-B y resulta ideal para productos cortos o pequeños que son difíciles de sujetar en las paredes del bastidor superior de los apiladores convencionales. Modos de funcionamiento clásicos:

  • Modo de barrido clásico
  • Modo clásico de apilado A-B (A-B dentro de las paredes del bastidor del apilador superior)

Modos de funcionamiento del robot:

  • Pick and place (recoger y colocar)
  • Apilado A-B a 180°
  • Apilado A-B a 90°
  • Apilado A-B en 2 pasos
  • Apilado A-B-C
Máquina de Termoformado TSR-800 – Fabricación de Máquinas de Termoformado – Producción de Máquinas de Termoformado – Máquina de Embalaje de Plástico – Máquina de Envasado de Alimentos

Apilador robotizado de tapas (con bastidor superior e inferior servoaccionados) El apilador robotizado de tapas resulta especialmente útil cuando la mayoría de los productos de la máquina tienen geometrías de corte circulares. El sistema permite obtener pilas más altas. También es posible reducir el desperdicio de lámina mediante disposiciones de cavidades en “W”. Modos de funcionamiento:

  • Modo de barrido clásico
  • Modo clásico de apilado A-B (A-B dentro de las paredes del bastidor del apilador superior)
  • Apilado de productos redondos con el sistema de robot de tapas
INPAK Makine - Termoform Makine Üreticisi - INPAK Machine - Thermoforming Machine Manufacturer - Down Stacker

Apilador descendente El apilador descendente es una función adicional al apilado estándar hacia arriba. Resulta útil para apilar productos grandes y delgados, como bandejas separadoras de fruta, que no se sujetan fácilmente en las paredes del bastidor del apilador superior.

Máquina de Termoformado TSR-800 – Fabricación de Máquinas de Termoformado – Producción de Máquinas de Termoformado – Máquina de Embalaje de Plástico – Máquina de Envasado de Alimentos

Apilador tipo KMD 78 Como alternativa a las unidades de apilado estándar de Inpak, se ofrece una unidad de apilado tipo KMD 78 para poder utilizar sus herramientas de apilado KMD 78 existentes. Configuraciones (opcional):

  • Unidad de apilado tipo KMD 78
  • Unidad de apilado tipo KMD 78 con apilador descendente
  • Unidad de apilado tipo KMD 78 con apilador robotizado
  • Unidad de apilado tipo KMD 78 con apilador robotizado y apilador descendente
INPAK Makine - Termoform Makine Üreticisi - INPAK Machine - Thermoforming Machine Manufacturer - Scrap Winder

Bobinador de residuos

  • Motor asíncrono del bobinador con control electrónico de par
  • Sistema neumático de descarga de residuos
INPAK Makine - Termoform Makine Üreticisi - INPAK Machine - Thermoforming Machine Manufacturer - Electrical Unit - Elektrik Kabini

Unidad eléctrica

  • Armario eléctrico e instalación conforme a las normas CE
  • Componentes eléctricos y electrónicos de alta calidad (B&R, SEW, SIEMENS, MOELLER, OMRON, SCHNEIDER)
  • Aire acondicionado para el armario eléctrico
Máquina termoformadora TS-K80

Mayor vida útil

Máquina termoformadora TS-K80

Máximas velocidades de ciclo

Máquina termoformadora TS-K80

Menor consumo de energía

Máquina termoformadora TS-K80

Facilidad de uso

Máquina termoformadora TS-K80

Mayor disponibilidad

Máquina termoformadora TS-K80

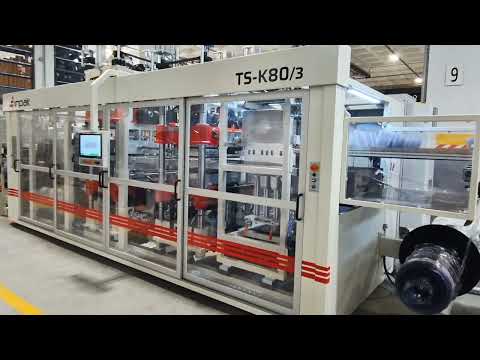

La Máquina termoformadora TS-K80 es una máquina de termoformado de alta velocidad y accionamiento por servomotor, con un área de molde de 800 x 580 mm. Desarrollada para fabricantes que trabajan con moldes KMD 78, la TS-K80 le permite seguir utilizando sus moldes actuales con la eficiencia y fiabilidad de INPAK.

Características técnicas destacadas

  • Dimensiones máximas del molde: 800 x 580 mm
  • Profundidad máxima de formado: 160 mm
  • Compatibilidad de moldes: KMD 78
  • Velocidad máxima: 75 ciclos/min (ciclo en seco)
  • Estación de formado: 4 columnas, servoaccionada, fuerza de cierre de 500 kN
  • Estación de corte: servoaccionada, fuerza de cierre de 600 kN
  • Lámina: PET, CPET, PP, PVC, PS, OPS y PLA; máx. 1,5 mm
  • Control: PC industrial B&R con pantalla táctil de 18,5”

Compatibilidad con moldes KMD 78

La TS-K80 es compatible con moldes de formado KMD 78. Los moldes de corte KMD 78 pueden utilizarse tras adaptarlos con una placa adaptadora y, con la unidad de apilado tipo KMD 78 opcional, también puede aprovechar sus herramientas de apilado existentes. La profundidad de formado de 160 mm y la carrera de 170 mm ofrecen un amplio rango de trabajo para productos profundos.

Configuración y opciones

La máquina se ofrece como TS-K80/3, con estaciones de formado, corte y apilado estándar, o como TS-K80/4, con bastidor de 4 estaciones que admite una estación de perforado opcional. Opciones como la elevación hidráulica de bobinas, el sistema de precalentamiento, calentadores cerámicos negros, plug assist servoaccionado, apiladores robotizados y transportadores elevadores permiten configurarla según sus necesidades.

Aplicaciones

Ideal para la producción de alto volumen de productos de PET, PP y PS, como envases alimentarios, envases con bisagra, bandejas, tapas de vasos y envases industriales.

¿Por qué INPAK?

Desde 2006, INPAK es un socio de confianza en tecnología de termoformado, con más de 500 máquinas en seis continentes. Contáctenos para obtener información técnica y una oferta de la TS-K80.
